تفاوت شیر پروانهای، کشویی و توپی
انتخاب شیر مناسب در خطوط انتقال سیالات، تأثیر مستقیمی بر عملکرد، ایمنی و هزینههای نگهداری سیستم دارد. در میان انواع مختلف شیرآلات صنعتی، سه نوع شیر پروانهای، شیر کشویی (دروازهای) و شیر توپی بیشترین کاربرد را در صنایع نفت و گاز، پتروشیمی، آب و فاضلاب، نیروگاهها و کارخانههای صنعتی دارند. هر یک از این شیرها برای شرایط خاصی طراحی شدهاند و از نظر ساختار، نحوه عملکرد، سرعت باز و بسته شدن، میزان افت فشار و کاربرد با یکدیگر تفاوت دارند. انتخاب صحیح آنها باعث افزایش راندمان سیستم و کاهش هزینههای تعمیرات خواهد شد.

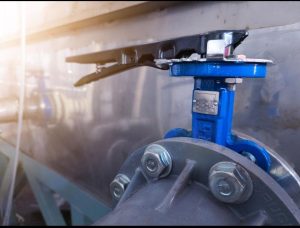

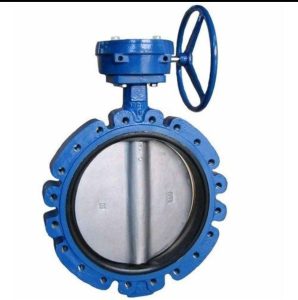

شیر پروانهای (Butterfly Valve)
شیر پروانهای با استفاده از یک دیسک چرخان، جریان سیال را کنترل میکند. این نوع شیر به دلیل وزن کم، ابعاد فشرده و قیمت مناسب، گزینهای محبوب برای خطوط انتقال با قطر بالا است.
کاربردها
خطوط انتقال آب شبکههای آب و فاضلاب سیستمهای تهویه و خنککننده نیروگاهها صنایع نفت و گاز
مزایا
وزن کم نصب آسان قیمت اقتصادی مناسب برای سایزهای بزرگ عملکرد سریع
محدودیتها
برای برخی کاربردهای کنترل دقیق جریان مناسب نیست. در حالت باز، دیسک داخل مسیر جریان قرار دارد و ممکن است مقداری افت فشار ایجاد کند.
شیر کشویی (Gate Valve)
شیر کشویی یا دروازهای با بالا و پایین رفتن یک صفحه (Gate) مسیر جریان را باز یا بسته میکند. این شیر بیشتر برای قطع و وصل کامل جریان استفاده میشود و در حالت باز، مسیر عبور سیال تقریباً مستقیم است.
کاربردها
خطوط انتقال نفت خطوط انتقال گاز شبکههای آب پالایشگاهها پتروشیمی
مزایا
افت فشار کم در حالت باز مناسب برای فشارهای بالا عمر کاری مناسب مناسب برای خطوط انتقال اصلی
محدودیتها
باز و بسته شدن نسبتاً کند مناسب نبودن برای تنظیم مداوم جریان

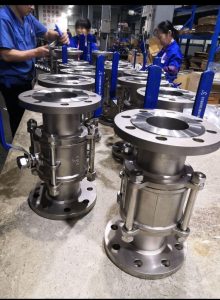

شیر توپی (Ball Valve)
شیر توپی دارای یک گوی سوراخدار است که با چرخش ۹۰ درجه، مسیر جریان را باز یا بسته میکند. به دلیل آببندی مناسب و عملکرد سریع، یکی از پرکاربردترین شیرهای صنعتی محسوب میشود.
کاربردها
صنایع نفت و گاز صنایع شیمیایی خطوط انتقال گاز پالایشگاهها صنایع غذایی و دارویی
مزایا
باز و بسته شدن سریع آببندی مناسب نگهداری آسان طول عمر بالا
محدودیتها
در سایزهای بسیار بزرگ معمولاً هزینه بیشتری نسبت به برخی انواع دیگر دارد.
کدام شیر برای پروژه شما مناسبتر است؟
اگر پروژه دارای خطوط انتقال با قطر بالا است، شیر پروانهای معمولاً انتخاب مناسبی خواهد بود.
اگر کمترین افت فشار و قطع و وصل کامل جریان اهمیت دارد، شیر کشویی گزینه مناسبی است.
اگر سرعت عملکرد، آببندی قوی و قابلیت اطمینان بالا مدنظر باشد، شیر توپی میتواند انتخاب بسیار خوبی باشد. انتخاب نهایی باید بر اساس نوع سیال، فشار کاری، دمای سیستم، سایز خط لوله، استانداردهای پروژه و شرایط بهرهبرداری انجام شود.
